Zu schaltende Geräte anschließen

Warnung: Überspannungen, wie sie bei Gewitter auftreten, können zu einem lebensgefährlichen elektrischen Schlag führen oder das Wählgerät beschädigen oder zerstören.

•

Lassen Sie von einer Elektrofachkraft alle Kabel innerhalb des Gebäudes verlegen.

Voraussetzungen:

– Wählgerät geöffnet

– Installationskabel (z. B. J-Y(St)Y 2x2x0,6), 2 Adern für jedes zu schaltende Gerät

– Bei ungünstigen Bedingungen wie der Nähe eines starken Senders oder einer Starkstromleitung: geschirmtes Kabel

– Spannungsquelle zur Versorgung des zu schaltenden Gerätes, z. B. Klingeltrafo

Achtung: Zu hohe Spannung an den Relaiskontakten kann das Wählgerät beschädigen oder zerstören.

•

Beachten Sie die maximale Belastbarkeit der Relaiskontakte mit 30 V/1 A.

•

Wenn Sie netzspannungsbetriebene Geräte schalten möchten, verwenden Sie ein Vorschaltrelais, das den Sicherheitsbestimmungen entspricht.

Verlegen Sie die Leitungen.

Legen Sie die Adern an den Klemmen der Relais auf.

Hinweis: Die Relais stellen jeweils einen Schließer und einen Öffner zur Verfügung. Soll ein Relais als Schließer betrieben werden, legen Sie die Adern an den Klemmen „Common“ und „Schließer“ auf. Soll ein Relais als Öffner betrieben werden, legen Sie die Adern an den Klemmen „Common“ und „Öffner“ auf.

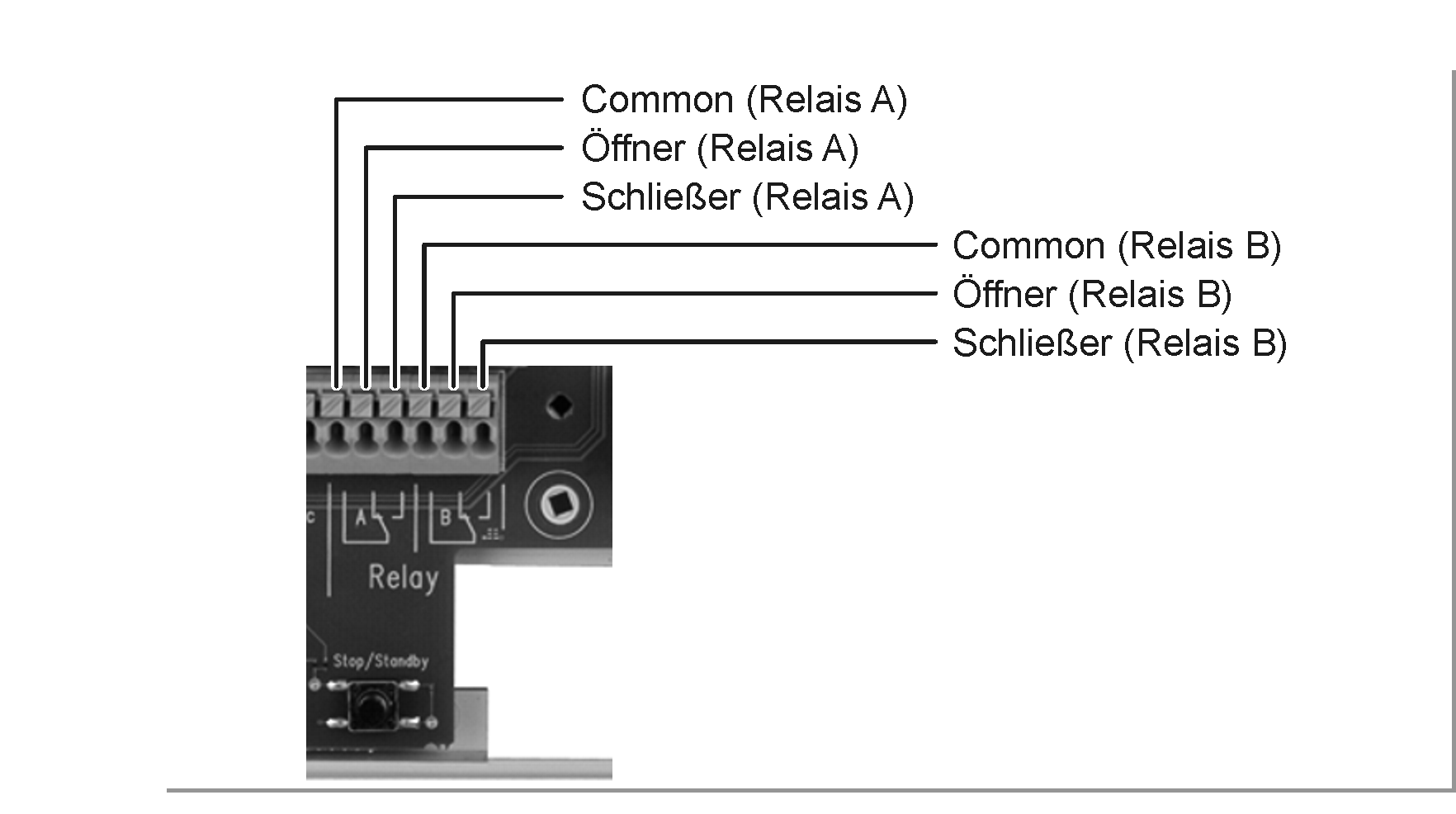

Die Abbildung im Anschluss zeigt die Position der Klemmen unter dem Gehäusedeckel sowie die Belegung der Klemmen.

Verbinden Sie die Klemmen mit den Schaltkontakten des zu schaltenden Geräts.
