Übersicht der Anschlüsse und anderer Gerätekomponenten
Übersicht Grundgerät

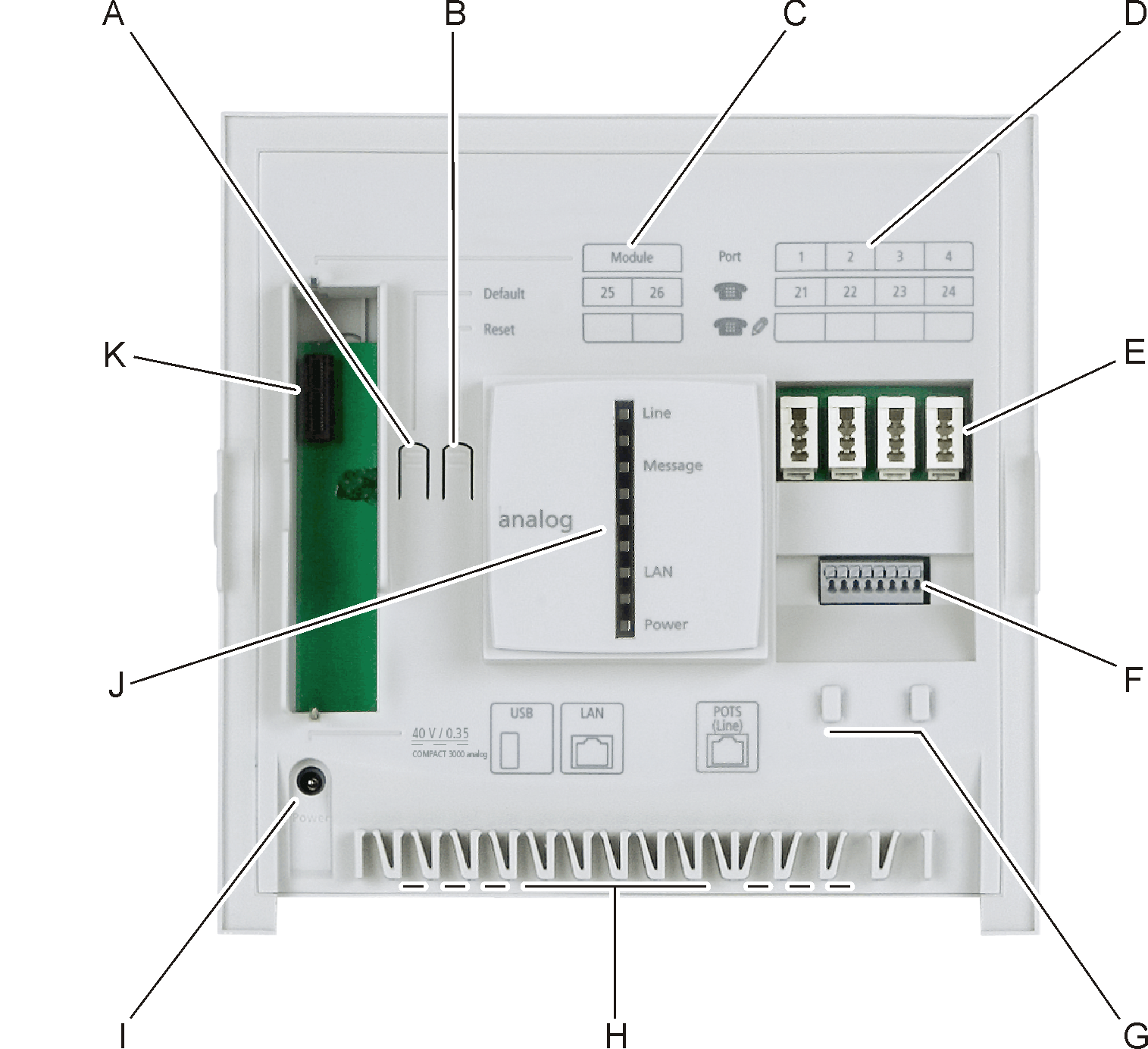

Draufsicht
Die Abbildung im Anschluss zeigt die nach dem Entfernen der Abdeckhaube erreichbaren Komponenten anhand der COMpact 3000 analog.

A
Taster „Default“
B
Taster „Reset“
C
Beschriftungsfeld für Rufnummern der Teilnehmer am eingesteckten Modul
D
Beschriftungsfeld für Rufnummern der analogen Teilnehmer
Hinweis: Die eingerichteten Rufnummern können in der unteren Zeile eingetragen werden. Darüber sind die Rufnummern im Auslieferzustand abgedruckt.
E
Abhängig von der Ländervariante: vier TAE-Buchsen oder RJ-11-Buchsen (interne a/b-Ports 1-4) für den Anschluss analoger Endgeräte
F
Acht Klemmen (interne a/b-Ports 1-4) für den Anschluss analoger Endgeräte, je zwei nebeneinanderliegende Klemmen pro Port
G
Befestigungslaschen für Zugentlastung
H
Kabeldurchführungen inkl. Zugentlastung
I
Hohlsteckerbuchse für den Anschluss des Steckernetzteils
J
LED-Anzeigefeld zur Kontrolle des Betriebszustands
K
Variabler Modulsteckplatz

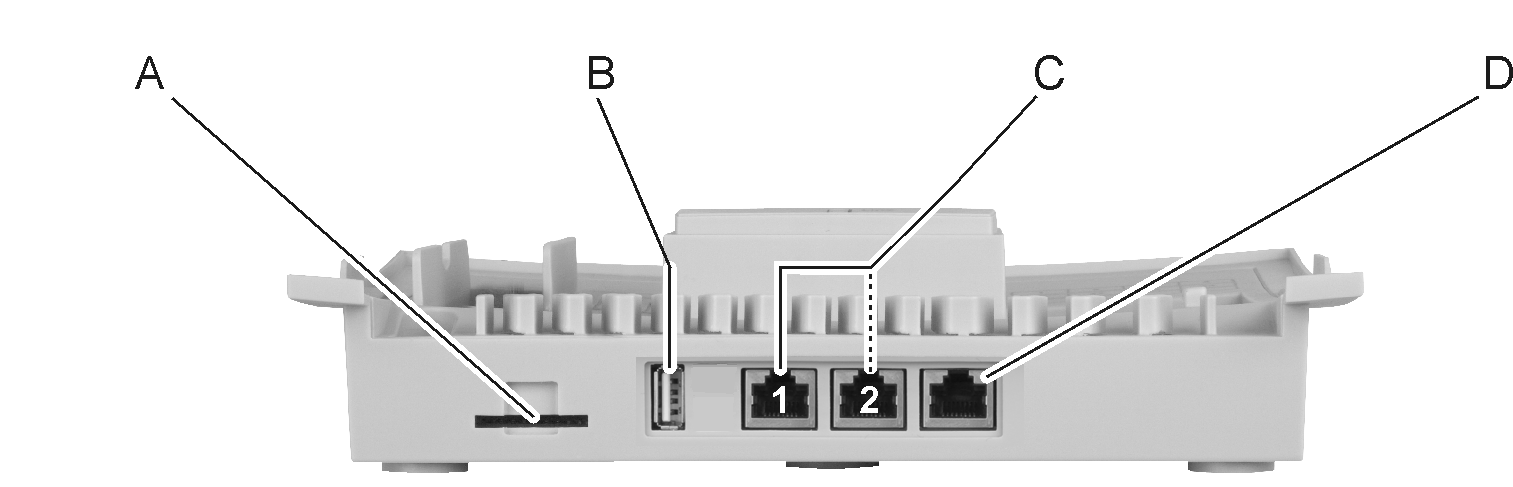

Ansicht von unten
Die Abbildung im Anschluss zeigt die an einer Seitenwand des Grundgeräts (nach der Wandmontage unten) positionierten Komponenten anhand der COMpact 3000 VoIP.

A
SD-Kartenfassung
B
Eine USB-Buchse Typ A (USB-Host) für den Anschluss eines Druckers oder eines Speichermediums
C
COMpact 3000 VoIP: zwei RJ-45-Buchsen „LAN 1“ und „LAN 2“ (Ethernet-Ports) für den Anschluss eines PCs, eines VoIP-Telefons und/oder eines Netzwerks
Hinweis: Die RJ-45-Buchsen „LAN 2“ und „WAN“ besitzen eine höhere Priorität als die RJ-45-Buchse „LAN 1“ (Traffic Shaping). Nutzen Sie deshalb vorzugsweise „LAN 2“ für den Anschluss eines VoIP-Telefons und „LAN 1“ für den Anschluss eines PCs.
COMpact 3000 ISDN und analog: eine RJ-45-Buchse „LAN“ (Ethernet-Port) für den Anschluss eines PCs, eines VoIP-Telefons oder eines Netzwerks
D
COMpact 3000 VoIP: RJ-45-Buchse „WAN“ (Ethernet-Port) für den Anschluss an einen DSL-Router
COMpact 3000 ISDN: RJ-45-Buchse (externer S0-Port) für den Anschluss an einen ISDN-Anschluss (NTBA)
COMpact 3000 analog: RJ-11-Buchse (externer analoger Port) für den Anschluss an einen analogen Anschluss

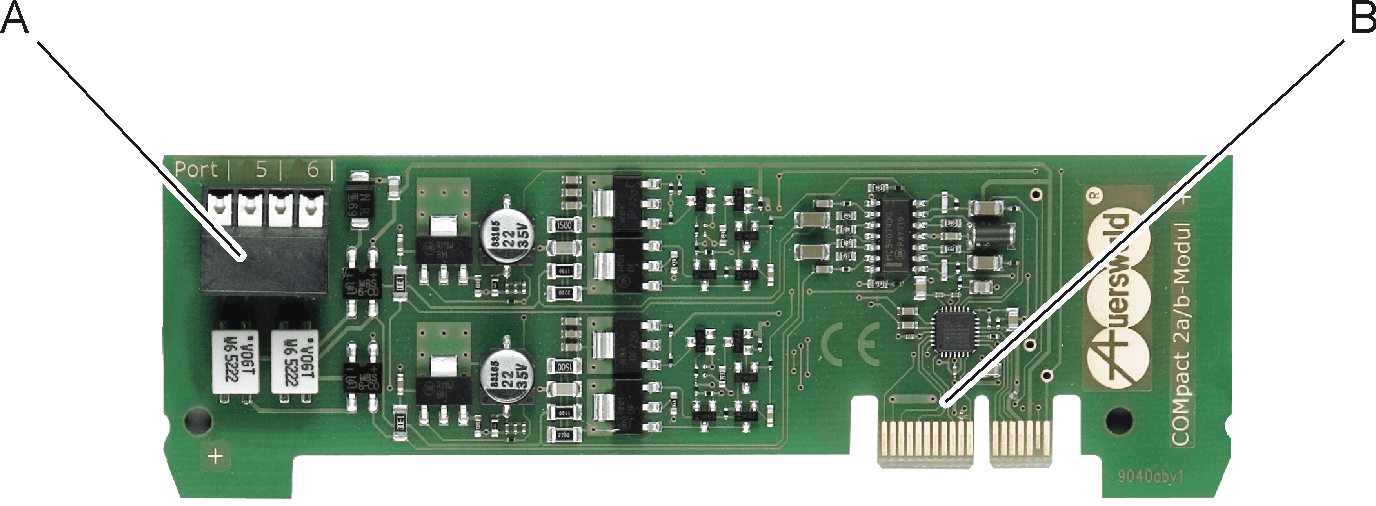

Übersicht COMpact 2a/b-Modul
Die Abbildung im Anschluss zeigt das optional erhältliche COMpact 2a/b-Modul.

A
Vier Klemmen (interne a/b-Ports 5-6) für den Anschluss analoger Endgeräte, je zwei nebeneinanderliegende Klemmen pro Port
B
Stecker für die Verbindung mit dem Grundgerät

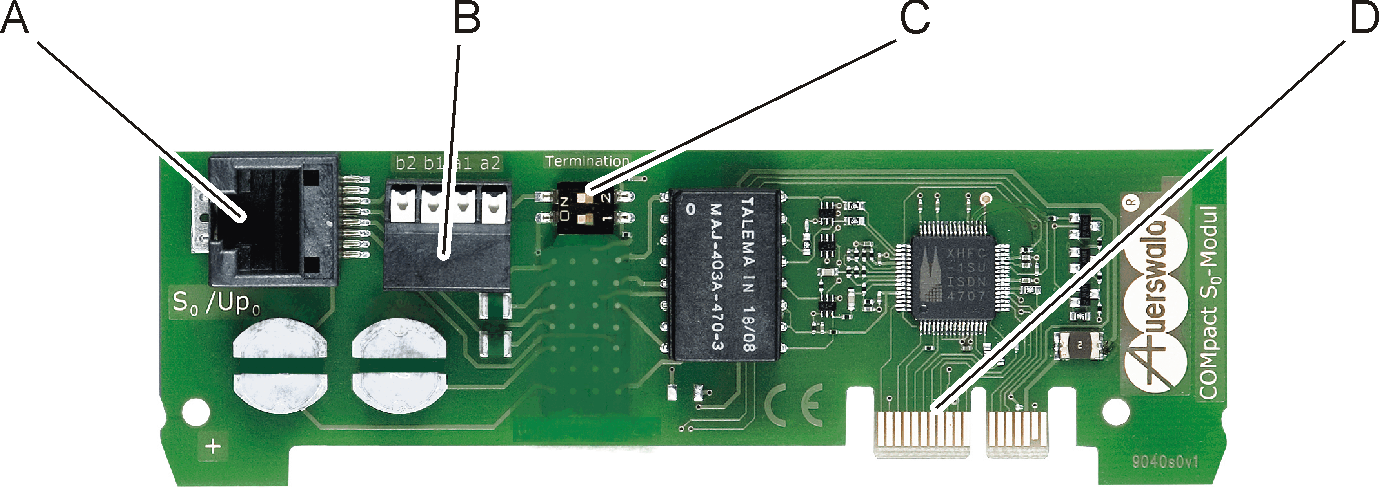

Übersicht COMpact S0-Modul
Die Abbildung im Anschluss zeigt das optional erhältliche COMpact S0-Modul.

A
RJ-45-Buchse (interner S0-Port) für den direkten Anschluss von ISDN-Endgeräten
B
Vier Klemmen (interner S0-Port) für den Anschluss von ISDN-Endgeräten
C

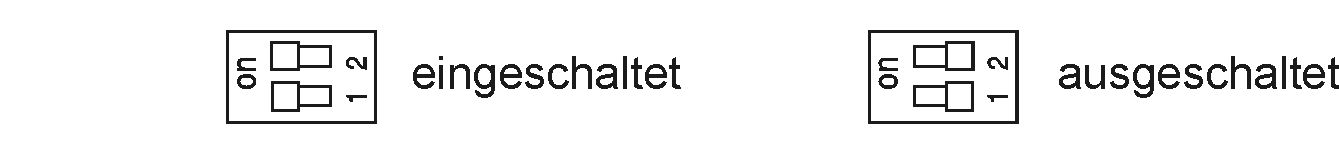

DIP-Schalter für Abschlusswiderstände am internen S0-Port

D
Stecker für die Verbindung mit dem Grundgerät

Übersicht COMpact ISDN-Modul

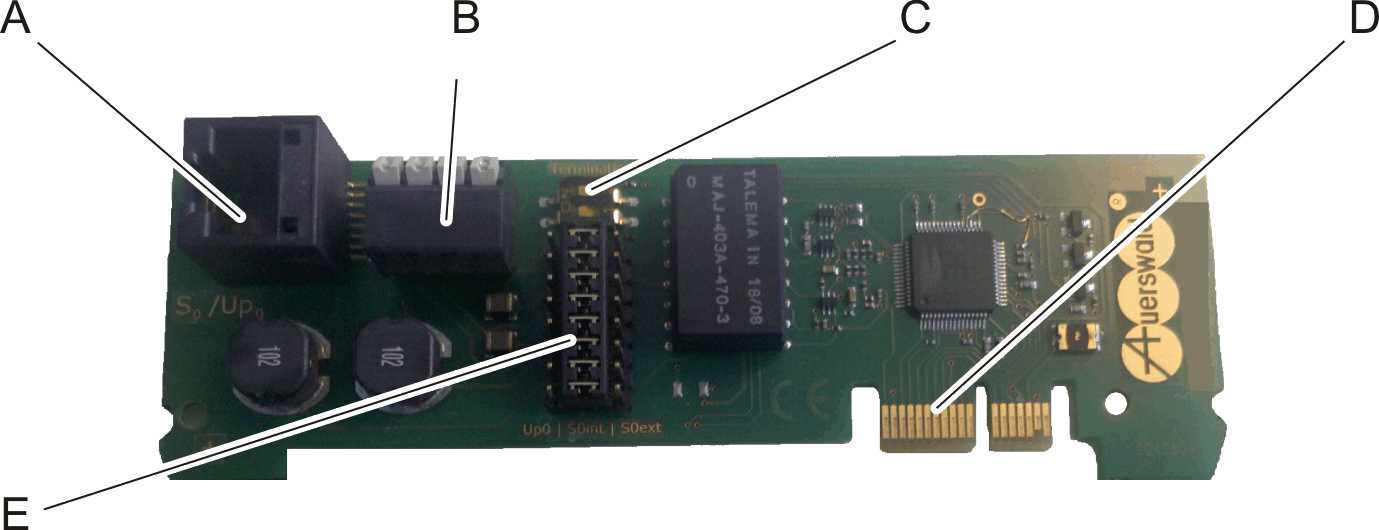

Die Abbildung im Anschluss zeigt das optional erhältliche COMpact ISDN-Modul.


Achtung: Elektrostatische Aufladungen können empfindliche Bauteile zerstören.
•
Leiten Sie elektrostatische Aufladungen von sich ab, bevor Sie die elektronischen Baugruppen mit den Händen oder dem Werkzeug berühren. Berühren Sie zu diesem Zweck einen möglichst geerdeten, metallischen Gegenstand, z. B. eine Heizung oder das Gehäuse eines PCs.

A
RJ-45-Buchse für den Anschluss an den S0-/UP0-Port
B
Vier Klemmen (interner S0-/UP0-Port) für den Anschluss von ISDN-Endgeräten
C
DIP-Schalter für Abschlusswiderstände am S0-/UP0-Port

D
Stecker für die Verbindung mit dem Grundgerät
E

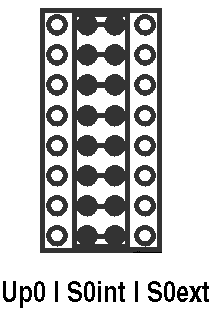

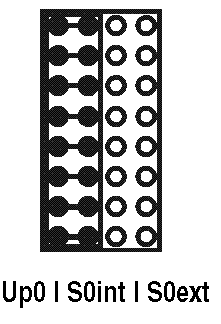

Steckbrücke zum Umschalten der Betriebsart am S0-/UP0-Port


interner UP0-Port
interner S0-Port

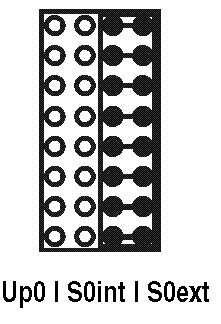

externer S0-Port

Pinbelegung Westernbuchsen (RJ-11 und RJ-45)
Die Pinbelegung der RJ-11- und RJ-45-Buchsen ist für die verschiedenen Ports im Anschluss dargestellt.

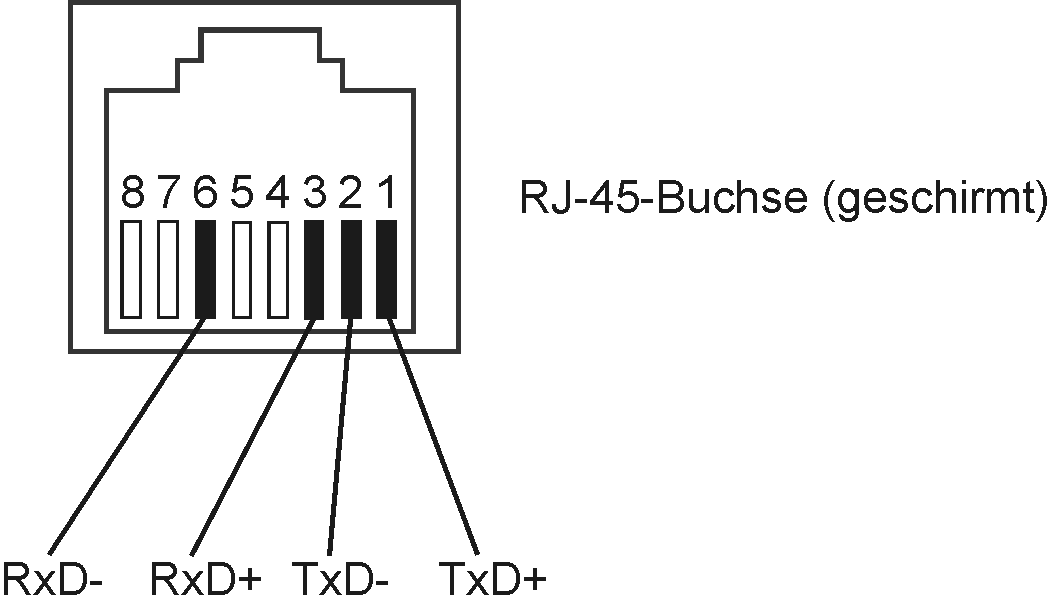

Ethernet-Port

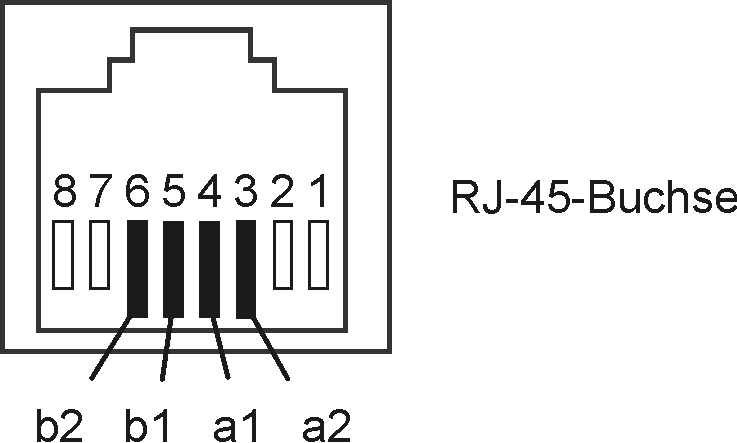

Externer S0-Port

Farben des Kabels: Flachkabel b2 Gelb b1 Schwarz a2 Weiss a1 Rot

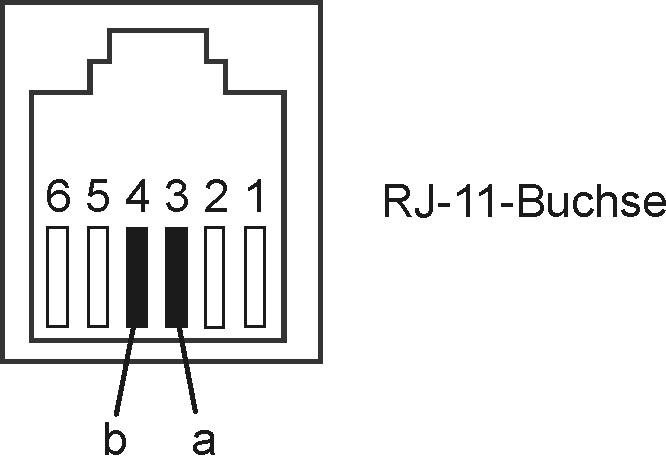

Externer analoger Port


Interner S0-Port

Farben des Kabels: Flachkabel b2 Gelb b1 Schwarz a2 Weiss a1 Rot

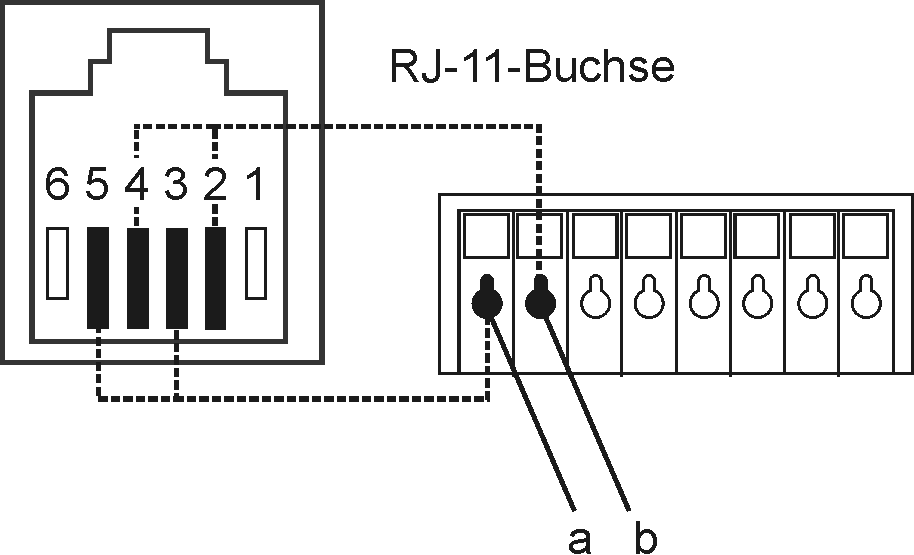

Interner analoger Port
