ISDN-Anschluss (NTBA) am externen S0-Port anschließen

Installation und Inbetriebnahme > Netzbetreiber > ISDN-Anschluss (NTBA) am externen S0-Port anschließen

– Externer S0-Port (nur an der COMpact 3000 ISDN oder am optional erhältlichen COMpact ISDN-Modul)

– Geringe Entfernung zwischen den Geräten

Hinweis: Bei größerer Entfernung des NTBAs von der TK-Anlage muss ein Kabel mit Anschlussdose fest verlegt werden. Da die Abschlusswiderstände bereits in der TK-Anlage integriert sind, darf diese Anschlussdose keine Abschlusswiderstände enthalten.

– Das im Lieferumfang enthaltene Anschlusskabel

– Im NTBA eingeschaltete Abschlusswiderstände

Stecken Sie ein Ende des Anschlusskabels in die RJ-45-Buchse der TK-Anlage (an der COMpact 3000 ISDN (siehe unten) oder am COMpact ISDN-Modul (siehe Übersicht COMpact ISDN-Modul)).

Verbinden Sie die TK-Anlage mit dem NTBA.

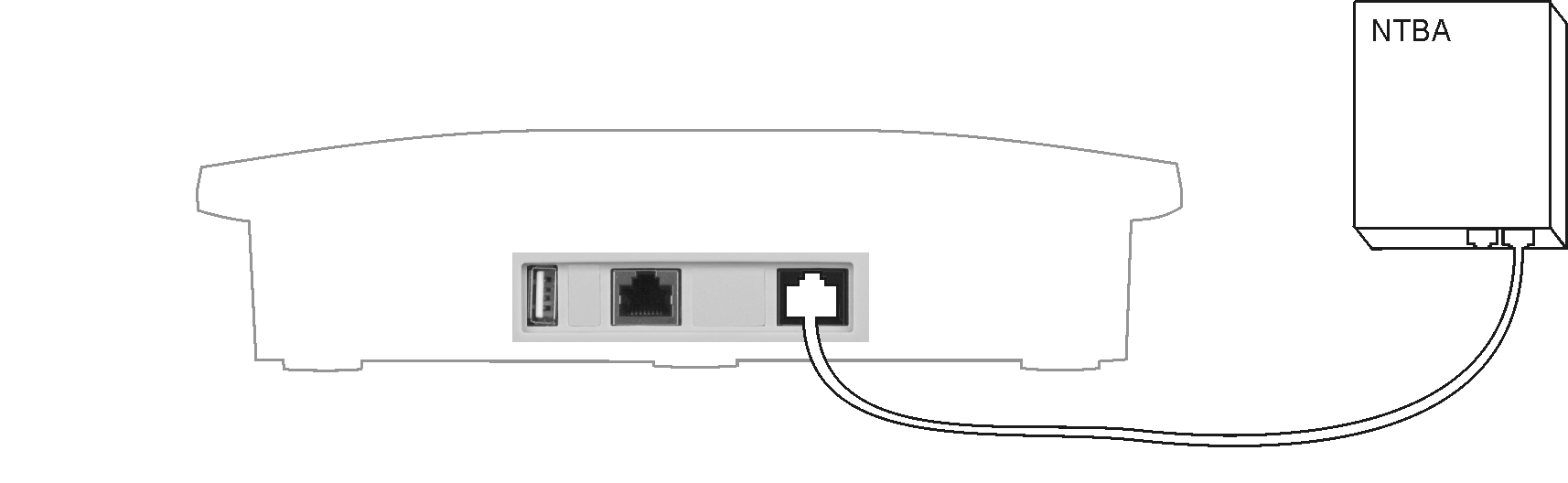

Die Abbildung im Anschluss zeigt die Position der RJ-45-Buchse seitlich am Gehäuse (COMpact 3000 ISDN) sowie die fertige Verbindung.
