Wählgerät installieren und einschalten
>
Vorbereitungen
> Übersicht der Anschlüsse und anderer Gerätekomponenten
Übersicht der Anschlüsse und anderer Gerätekomponenten

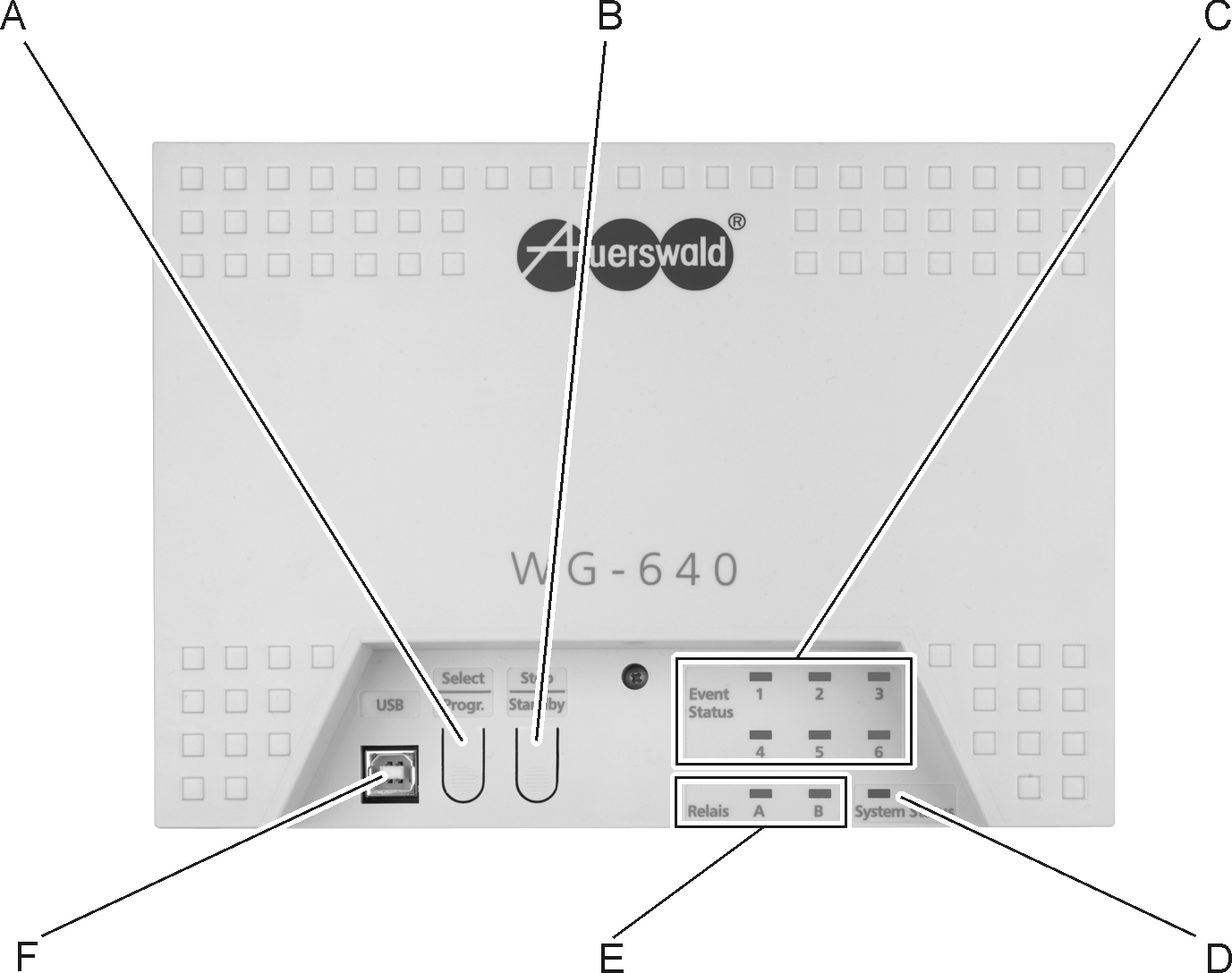

Außenansicht
Die Abbildung im Anschluss zeigt das Bedien- und Anzeigefeld auf dem Gehäusedeckel.
A
Taster „Select/Progr.“
B
Taster „Stop/Standby“
C
LEDs „Event Status 1“ bis „Event Status 6“ zur Statuskontrolle an den Eingängen
D
LED „System Status“ zur Statuskontrolle des Gerätes
E
LEDs „Relais A“ und „Relais B“ zur Statuskontrolle an den Ausgängen
F
USB-Buchse Typ B (USB-Port) für den Anschluss an einen PC
Innenansicht
Die Abbildung im Anschluss zeigt die nach dem Öffnen des Gerätes zusätzlich erreichbaren Komponenten.
A
Batteriehalter
B
Zwei Klemmen (Versorgungsausgang) für den Anschluss von Messsensoren mit getrenntem Versorgungsanschluss (verfügbar ab Hardwareversion 4)
C
Zwei Klemmen (analoger Port) für den Anschluss eines analogen Telefons im Parallelbetrieb
D
RJ-11-Buchse (analoger Port) für den Anschluss an einen analogen Anschluss (Netzbetreiber oder TK-Anlage)
E
Hohlsteckerbuchse für den Anschluss des Steckernetzteils
F
SD-Kartenfassung
G
Zwei Klemmen für den Anschluss einer externen LED
H
Zwei Klemmen für den Anschluss eines externen Tasters
I
Zwei mal drei Klemmen (zwei Ausgänge) für den Anschluss zu schaltender Geräte
J
Sechs mal drei Klemmen (sechs Eingänge) für den Anschluss von Meldekontakten oder Messsensoren
K
Steckbrücke zur Auswahl der Notspeisungsquelle (Batterie oder Akku)
WG-640 - Firmware V2.0A - WG-640 Set V2.0.0.3 - Installation, Bedienung und Konfiguration V05 03/2018
