Wählgerät installieren und einschalten
>
Vorbereitungen
> Gerät an der Wand montieren
Gerät an der Wand montieren
Voraussetzungen:
– Wählgerät geöffnet
– Bohrmaschine und Schraubendreher
– Die im Lieferumfang enthaltene Bohrschablone
– Die im Lieferumfang enthaltenen Schrauben und Dübel
1.
Halten Sie die Bohrschablone an die zur Befestigung vorgesehene Stelle und markieren Sie die vier zur Befestigung vorgesehenen Löcher an der Wand.
Wichtig:
Vergewissern Sie sich, dass sich im Bereich der Bohrlöcher keine elektrischen Leitungen, Gas- oder Wasserleitungen befinden.
2.
Bohren Sie die Befestigungslöcher (Durchmesser 6 mm) und versehen Sie die Löcher mit den Dübeln.
3.
Führen Sie vorhandene Zuleitungen durch die Aussparungen der Bodenplatte.
4.
Stecken Sie die Schrauben in die Befestigungslöcher an den Außenecken der Bodenplatte und schrauben Sie sie fest.

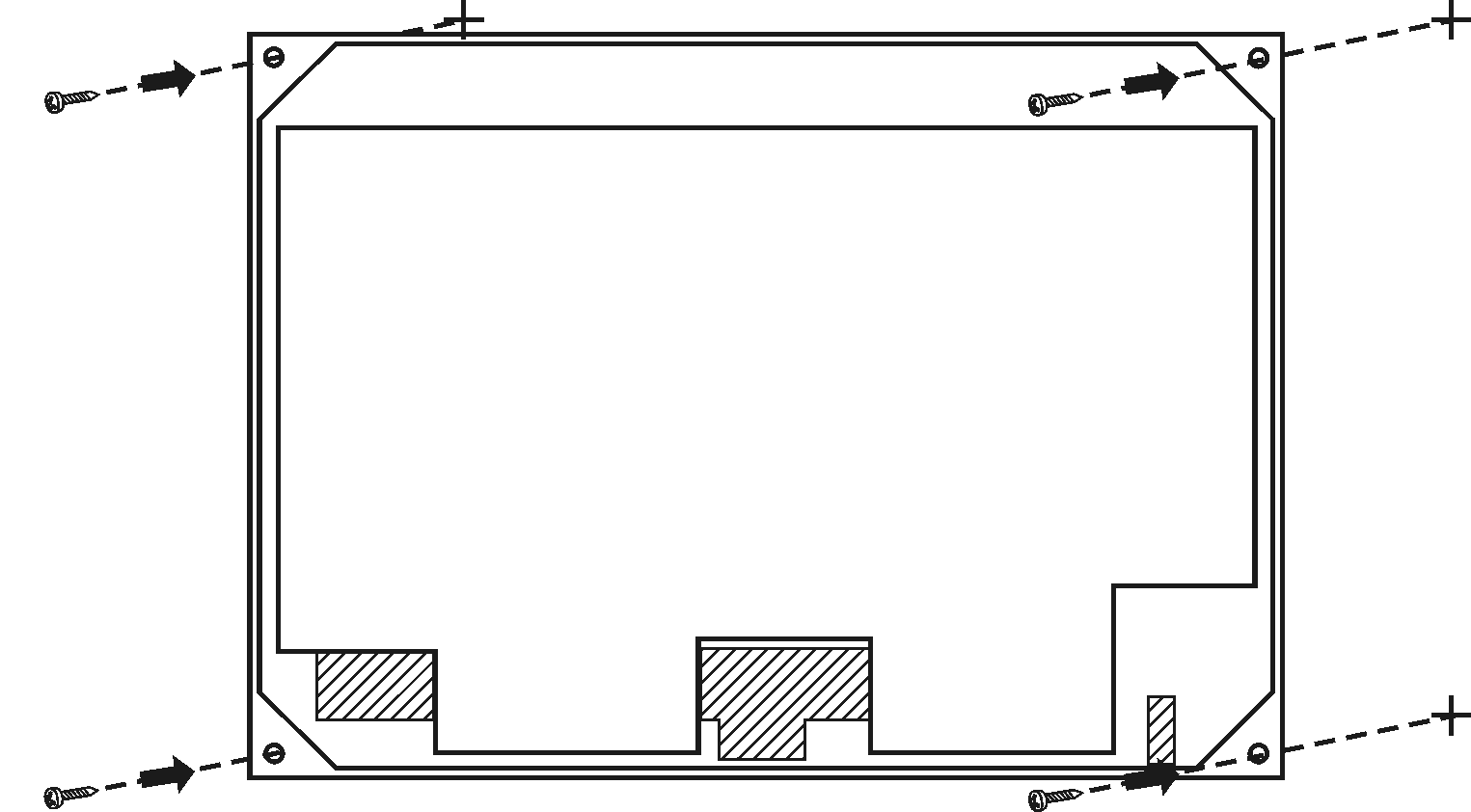

Die Abbildung im Anschluss zeigt die Position der Befestigungslöcher und der Aussparungen in der Bodenplatte (schraffierte Flächen).
