Meldekontakte (Öffner/Schließer) anschließen

Warnung: Überspannungen, wie sie bei Gewitter auftreten, können zu einem lebensgefährlichen elektrischen Schlag führen oder das Wählgerät beschädigen oder zerstören.

•

Lassen Sie von einer Elektrofachkraft alle Kabel innerhalb des Gebäudes verlegen.

Voraussetzungen:

– Wählgerät geöffnet

– Installationskabel (z. B. J-Y(St)Y 2x2x0,6), 2 Adern für jeden Meldekontakt

– Bei ungünstigen Bedingungen wie der Nähe eines starken Senders oder einer Starkstromleitung: geschirmtes Kabel

Verlegen Sie die Leitungen.

Legen Sie die Adern an den Klemmen der Eingänge auf.

Hinweis: Die Belegung der Klemmen ist abhängig von der Kontaktart, die in der Konfiguration eingestellt wird. Soll ein Meldekontakt (Öffner oder Schließer) angeschlossen werden, legen Sie die Adern an den Klemmen „a“ und „c“ auf. Die Klemme „b“ ist in dieser Kontaktart nicht belegt.

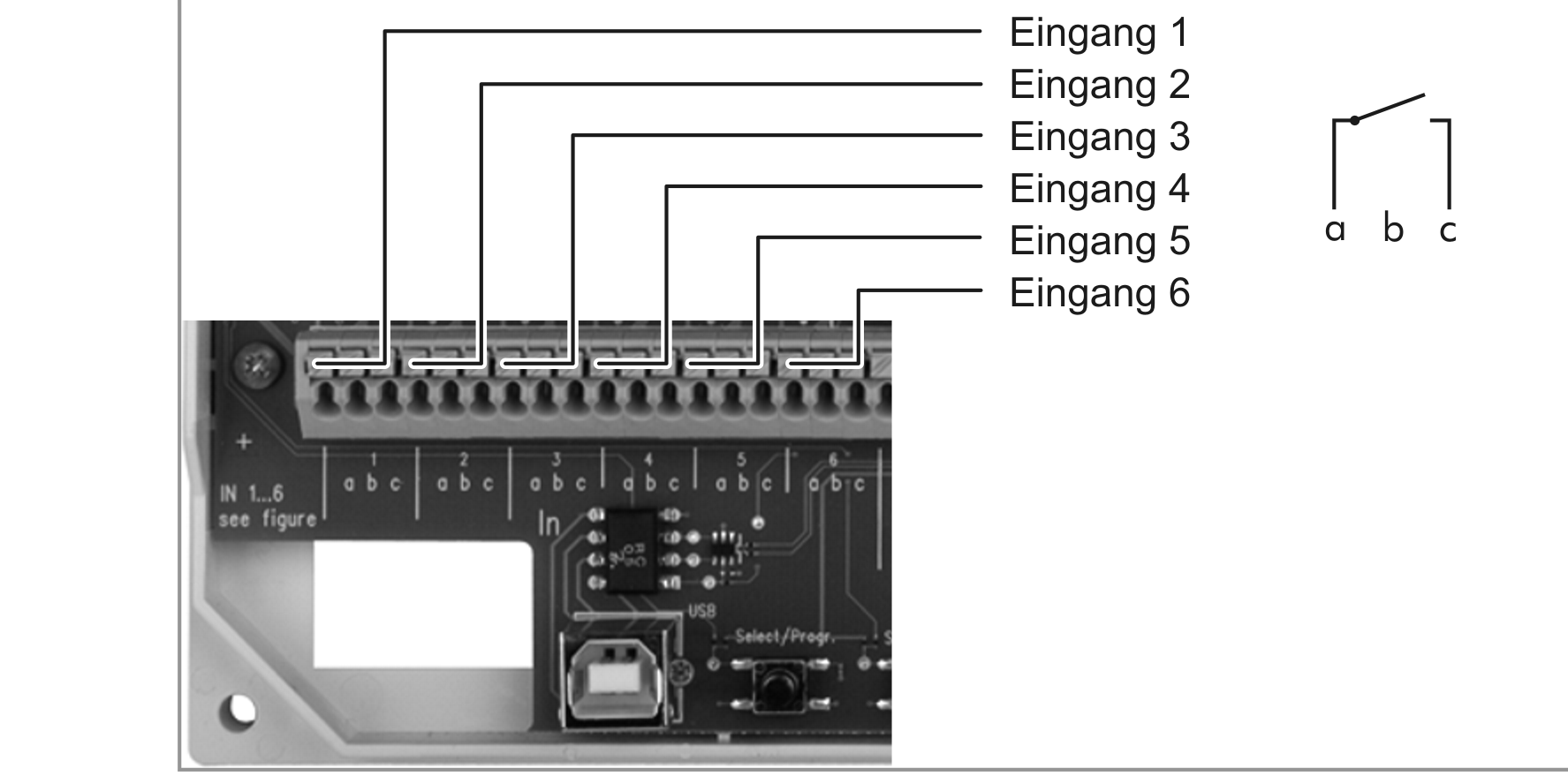

Die Abbildung im Anschluss zeigt die Position der Klemmen unter dem Gehäusedeckel sowie die Belegung der Klemmen bei der Kontaktart Öffner oder Schließer.

Verbinden Sie die Klemmen mit dem Meldekontakt.

Weitere Schritte:

– Stellen Sie über WG-640 Set in der Konfiguration am betreffenden Eingang die Kontaktart Öffner oder Schließer ein.
