Messsensoren mit Stromausgang (0‑20 oder 4‑20 mA) anschließen

Warnung: Überspannungen, wie sie bei Gewitter auftreten, können zu einem lebensgefährlichen elektrischen Schlag führen oder das Wählgerät beschädigen oder zerstören.

•

Lassen Sie von einer Elektrofachkraft alle Kabel innerhalb des Gebäudes verlegen.

Voraussetzungen:

– Wählgerät geöffnet

– Installationskabel (z. B. J-Y(St)Y 2x2x0,6), 2 Adern für Messsensoren mit Stromausgang (0‑20 mA oder 4‑20 mA)

– Bei ungünstigen Bedingungen wie der Nähe eines starken Senders oder einer Starkstromleitung: geschirmtes Kabel

Achtung: Vorübergehend oder dauerhaft anliegende falsche Eingangssignale können die Messsensoren beschädigen oder zerstören.

•

Ziehen Sie das Steckernetzteil des Wählgeräts aus der Steckdose und entfernen Sie die Notspeisungsquelle (Akku/Batterie), bevor Sie die Messsensoren anschließen.

•

Achten Sie unbedingt auf den korrekten Anschluss der Messsensoren.

Achtung: Nicht korrekte Beschaltung der Messeingänge kann die Messwerte verfälschen oder schlimmstenfalls das Wählgerät beschädigen.

•

Beachten Sie unbedingt die technischen Daten der entsprechenden Meldeeingänge.

•

Beachten Sie außerdem folgende Hinweise:

–

Schließen Sie an die Sensorstromkreise keine zusätzliche externe Spannung an.

–

Schalten Sie die Meldeeingänge nicht parallel.

–

Eine Erdung der Meldeeingänge ist nicht zulässig. Nur der nicht angeschlossene Schirm eines Sensors darf geerdet werden.

Verlegen Sie die Leitungen.

Legen Sie die Adern an den Klemmen der Eingänge auf.

Hinweise: Die Belegung der Klemmen ist abhängig von der Kontaktart, die in der Konfiguration eingestellt wird. Soll ein Messsensor mit Stromausgang (0-20 mA oder 4-20 mA) angeschlossen werden, legen Sie die Adern an den Klemmen „a“ und „b“ auf. Die Klemme „c“ ist in dieser Kontaktart nicht belegt.

Benötigt ein aufwändiger Sensor mit separatem Versorgungsanschluss mehr als 40 mA und hat galvanisch getrennte Sensorausgänge, kann auch der Versorgungsausgang verwendet werden (24 V/max. 450mA).

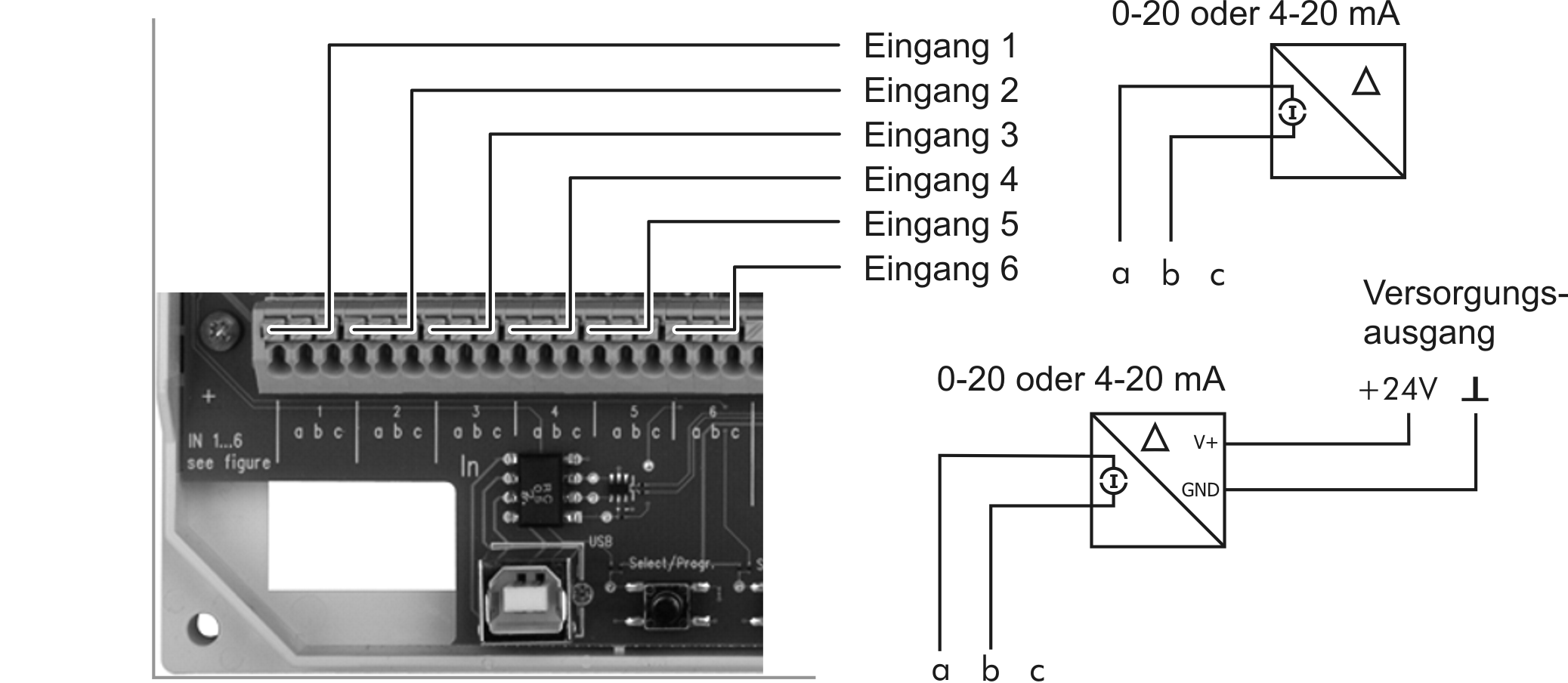

Die Abbildung im Anschluss zeigt die Position der Klemmen unter dem Gehäusedeckel sowie die Belegung der Klemmen bei der Kontaktart Analoger Messeingang 0 ‑ 20 mA oder 4 - 20 mA.

Die Abbildung im Anschluss zeigt das Ersatzschaltbild für den Meldeeingang mit der Kontaktart Analoger Messeingang 0 - 20 mA oder 4 - 20 mA.

Die Abbildung im Anschluss zeigt den Anschluss eines Messsensors mit zwei Messausgängen. Schließen Sie die zwei Messausgänge an zwei Messeingänge des WG-640 an. Verbinden Sie zusätzlich die beiden Messeingänge "a" miteinander, damit 40 mA bereitgestellt werden können.

Verbinden Sie die Klemmen mit dem Messsensor.

Weitere Schritte:

– Stellen Sie über WG-640 Set in der Konfiguration am betreffenden Eingang die Kontaktart Analoger Messeingang 0 - 20 mA oder 4 - 20 mA ein.
