Wählgerät installieren und einschalten > Externe Bedienkomponenten > Taster und LED anschließen
Taster und LED anschließen


Warnung: Überspannungen, wie sie bei Gewitter auftreten, können zu einem lebensgefährlichen elektrischen Schlag führen oder das Wählgerät beschädigen oder zerstören.
•
Lassen Sie von einer Elektrofachkraft alle Kabel innerhalb des Gebäudes verlegen.

Voraussetzungen:
– Wählgerät geöffnet
– Installationskabel (z. B. J-Y(St)Y 2x2x0,6), jeweils 2 Adern für Taster und LED
– Bei ungünstigen Bedingungen wie der Nähe eines starken Senders oder einer Starkstromleitung: geschirmtes Kabel

1.
Verlegen Sie die Leitungen.
2.
Legen Sie die Adern an den Klemmen des Tastereingangs und des LED-Ausgangs auf.
3.
Verbinden Sie die Klemmen mit der LED (Polung beachten) und dem Taster.

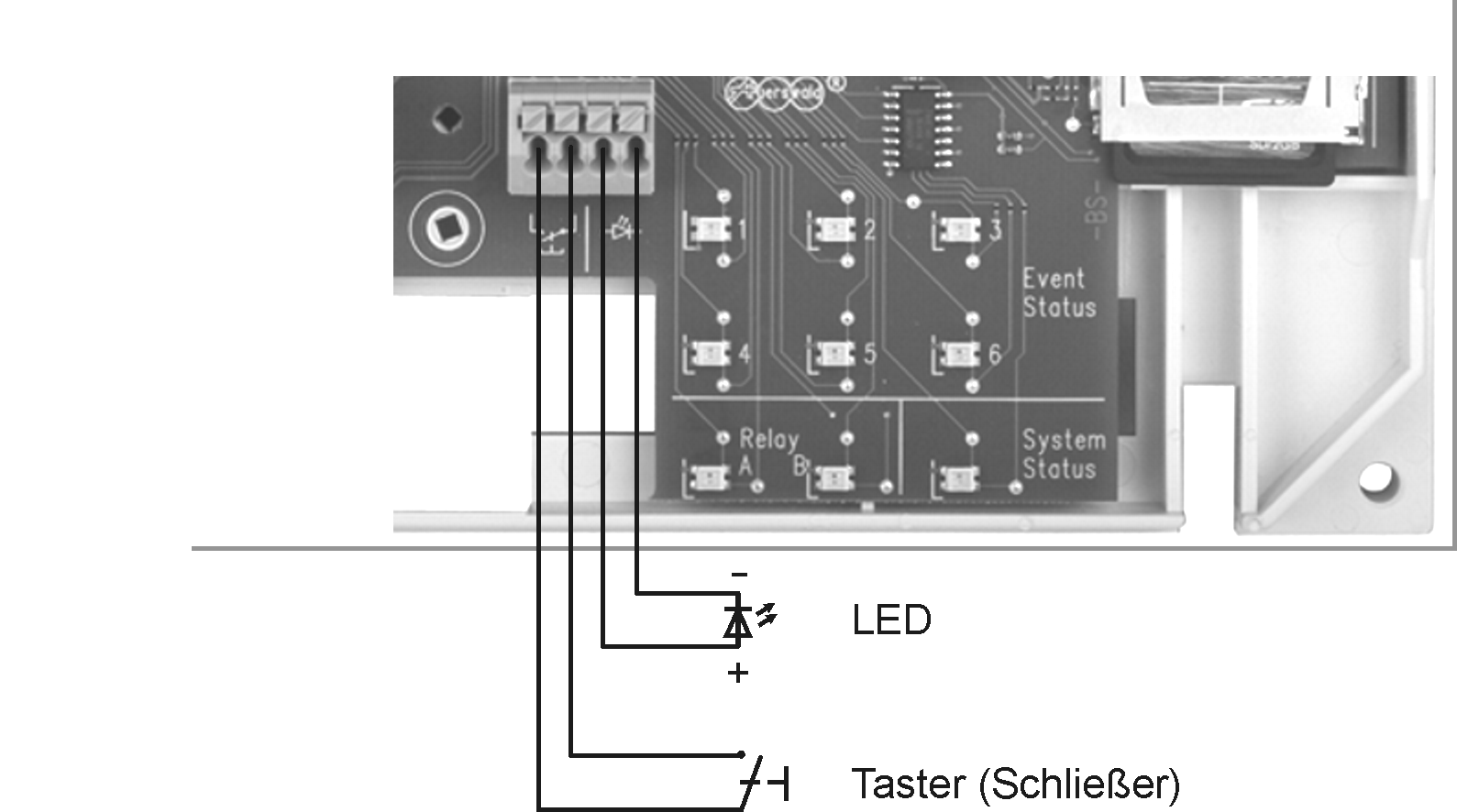

Die Abbildung im Anschluss zeigt die Position der Klemmen unter dem Gehäusedeckel sowie einen exemplarischen Anschluss.
